近赤外線吸収材料のCsxWO3は、近赤外線領域の光吸収性能が高く、可視光領域の透過性能が高いセシウムタングステンブロンズです。このような機能性材料の幅広い応用に伴い、ますます多くの学者がその製造方法を含めてセシウム タングステン ブロンズに注目し始めています。
詳細については、次をご覧ください。
http://cesium-tungsten-bronze.com/japanese/index.html
近赤外線吸収材料用CsxWO3の調製方法
ステップ 1: 0.5mol/L タングステン酸溶液 60ml をビーカーにとり、クエン酸 37.8g を順に加えます。攪拌後、0.1mol/L炭酸セシウム溶液15mlをゆっくりと加え、無水エチルアルコール90mlを加え、1時間連続攪拌して反応前駆体溶液を得た。前駆体中のタングステン酸の濃度は 0.18 mol/L、クエン酸の濃度は 1.10 mol/L、アルコールと水の体積比は 3:2 でした。
ステップ 2: ステップ 1 で得られた反応前駆体溶液を、3 つのグループで 3 つの 100 ml オートクレーブに移し、反応を 190 °C で 3 日間続けました。

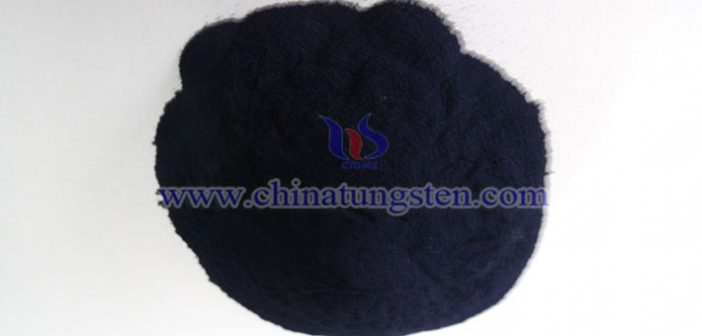

ステップ 3: 反応沈殿物を水とアルコールで 3 回順次洗浄し、遠心分離後、50 °C で 10 時間乾燥させて、濃青色の CsxWO3 粉末を得ました。
