半導体テストプローブに適用されたタングステン針

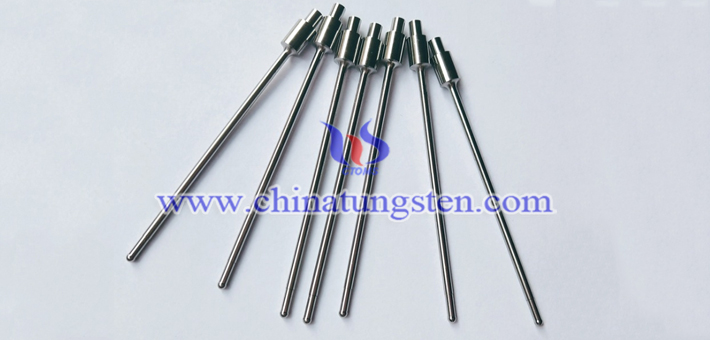

半導体テストプローブ画像に適用されたタングステン針

タングステンは針を製造するための優れた材料です。 そして、タングステン針は最も重要な半導体テストプローブです。 タングステンプローブは、主に半導体プロセスの最終試験段階で使用されます。 また、チップをテストボードに接続するために使用されるタングステンプローブは、ダイの接触と電気的特性に影響を与える重要な要素です。 一般的に言えば、プローブとしてのタングステン針は、良いダイと悪いダイを識別することであり、それによって不必要なパッケージングコストを削減します。

詳細については、以下をご覧ください。
http://www.tungsten-carbide.com.cn/Japanese/index.html

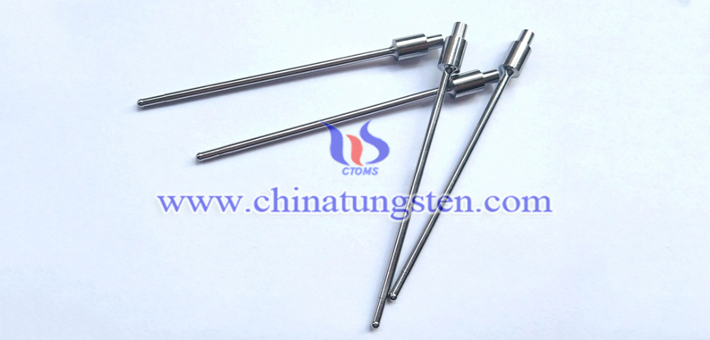

半導体テストプローブ画像に適用されたタングステン針

先端が鋭利なタングステン針は、通常、プローブカードまたはプローバーに取り付けられます。 これは、タングステンプローブがチップと接触したときにチップ電極自体を損傷するのを防ぐためです。 半導体テストプローブには、高純度で高精度の材料が必要です。 したがって、タングステンプローブは通常、先端のある高純度のタングステンでできています。 そして、その表面はバリのない滑らかです。 仕上げはRa0.25以上に達する可能性があります。
