タングステンプローブ

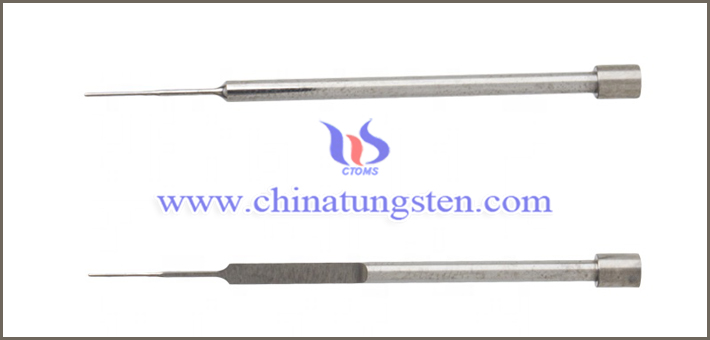

タングステンプローブ写真

タングステンプローブは主に、高硬度、高弾性率、優れた信頼性、機械的安定性を備えた、純粋なタングステンまたはレニウムタングステンおよびその他のタングステン材料で作られたプローブを指します。このようなプローブは、主にウェーハ検査、またはLED、LCD、その他のチップの検出に使用されます。チップを損傷することは容易ではありません。

詳細はこちらをご覧ください:

http://www.tungsten-carbide.com.cn/Japanese/index.html

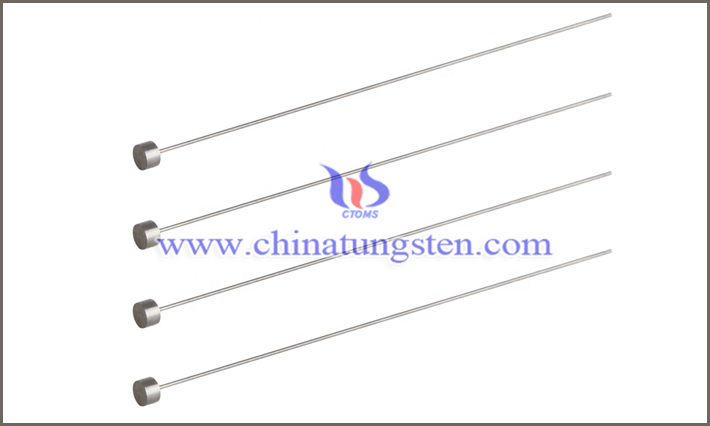

タングステンプローブ写真

非常に鋭い先端、弧、プラットフォームなど、さまざまな尖った形状のタングステンプローブがあります。針先の範囲はミクロンからナノメートルです。針先の最小曲率半径は50nmまで制御できます。コーンの滑らかさはRa0.25以下に達することがあります。プローブ全体を全体または一部にニッケル、スズ、金などでメッキすることができます。チップは、曲げ成形やスロットなどの特定の処理を行うことができます。タングステンプローブの直径の範囲は0.076〜1.2 mm、長さの範囲は15〜300 mm、針の先端の範囲は0.08〜50 mmです。
