オフィスの断熱膜用のナノ三酸化タングステンをどのように製造しますか。一般的には、環境汚染が低く、生産コストが相対的に低い三酸化タングステンナノ粉末を生産するための簡単なプロセスを採用することが望ましい。この点で、専門家たちは三酸化タングステンナノ粉末の製造方法を紹介した。
詳細については、次のサイトを参照してください。
http://www.tungsten-powder.com/japanese/tungsten-oxide.html
オフィス断熱膜へのナノ三酸化タングステンの使用
まず、水酸化アンモニウム（14 mol/L）と脱イオン水を用いて所望のアンモニア溶液を1：1の割合で調製した。
次に、タングステン酸4.9972 g（0.02モル）を72 mlで調製したアンモニア溶液に溶解した。クエン酸（16.832 g）を溶解タングステン酸溶液に添加し、磁気加熱攪拌機上に置き、85°Cの水浴中で8〜12時間攪拌加熱して淡黄色透明ゾルを得た。
次に、調製したゲルを赤外線オーブンで乾燥し、茶色膨潤ゲルを得た。

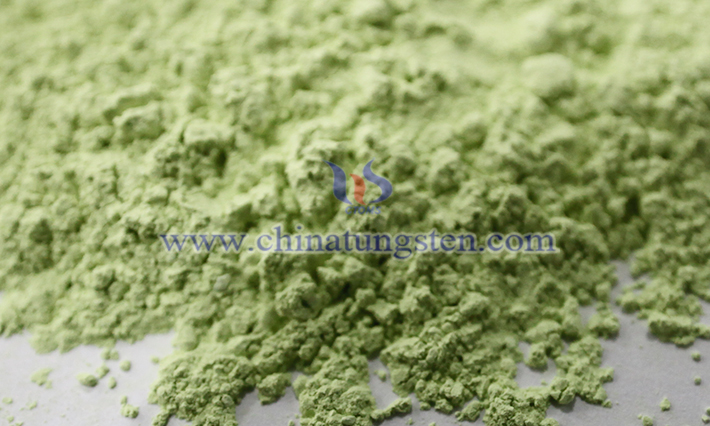

最後に、ゲルをコランダムるつぼに入れ、箱炉中で550°Cで約2時間焼成して、粒子径が20 ~ 40 nmの間で粒子分布が均一な黄色ナノ三酸化タングステン粉末を得た。
